90° kruisstuk T-161 - Buiskoppeling staal verzinkt

90° kruisstuk T-161: welke typecode hoort bij jouw buizen?

Kies de typecode van de diameter die gelijk is aan de buitendiameter van je buizen. De letter achter T-161 geeft die diameter aan. Beide buizen hebben dezelfde diameter. Ø21,3 mm is er niet. De tabel toont ook de wanddikte van de verzinkte stalen buis op maat (kwaliteitsnorm DIN 2440) voor elke diameter.

Twee doorlopende buizen kruisen: waarom geen kruisstuk met vier aansluitingen?

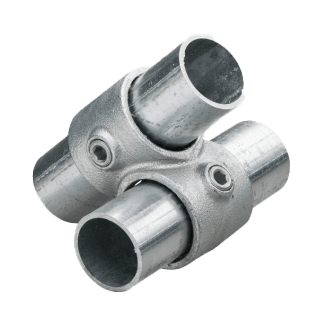

Gebruik dit kruisstuk als beide buizen in één stuk doorlopen en elkaar haaks kruisen. Op de productfoto zit elke buis in een eigen huls, die over de andere huls ligt. Bij een kruisstuk met vier aansluitingen eindigen de buizen in één huls. Dat is een andere constructie, die past bij een paal die door de koppeling loopt. Heb je een bestaande constructie waaraan je een kruising wilt toevoegen, kijk dan naar het open kruisstuk.

Bespaar zaagwerk in leuningwerk: hoe gebruik je een 90° kruisstuk?

Volgens de PDP gebruik je dit kruisstuk vaak in leuningwerk, waar een doorlopende horizontale buis zaagwerk bespaart. Een voorbeeld: een bedrijf bouwt een leuning rond een bordes van buis Ø42,4 mm. De horizontale leuning loopt in één stuk over drie staanders. Bij elke staander komt één T-161C, met de staander door de ene huls en de leuning door de andere.

De veelgemaakte fout is verwachten dat het kruisstuk twee buizen in lijn aan elkaar zet. De PDP zegt dat de buizen niet via deze koppeling met elkaar verbonden worden. Wil je een buis verlengen, kies dan een andere koppeling.

Veelgestelde vragen

Past het 90° kruisstuk op een steigerbuis?

Ja, kies T-161D (Ø48,3 mm). Een standaard steigerbuis heeft een buitendiameter van 48 mm.

Van welk materiaal is het 90° kruisstuk?

Het is vuurverzinkt gietijzer volgens NEN EN 1562/1563. De eerste norm gaat over smeedbaar gietijzer, de tweede over gietijzer met bolvormig grafiet. De verzinklaag is uitgevoerd volgens NEN ISO 1461.

Hoe zet ik de buizen vast?

Je schuift elke buis door zijn huls en draait de gecoate stelschroef aan. Op de productfoto zit bij elke huls één schroef. De PDP noemt geen schroefmaat of sleutelmaat; vraag die bij de klantenservice als je gereedschap wilt klaarleggen.

Kunnen twee buizen met een verschillende diameter kruisen?

Nee, deze uitvoering is er per diameter voor twee buizen van dezelfde maat. Heb je twee verschillende diameters, vraag dan de klantenservice naar een oplossing.

90° kruisstuk bestellen bij Informatiebord.nl

Kies de typecode die bij jouw buizen hoort en tel de kruisingen in je constructie. Het 90° kruisstuk is op voorraad en wordt in 3-4 werkdagen geleverd. Twijfel je over de diameter, bel de klantenservice op 038-7920070. Een staander zet je op een ronde voetplaat, en meer koppelstukken vind je bij stalen buizen en buiskoppelingen.
